Passo (1): Valores obtidos dos gráficos

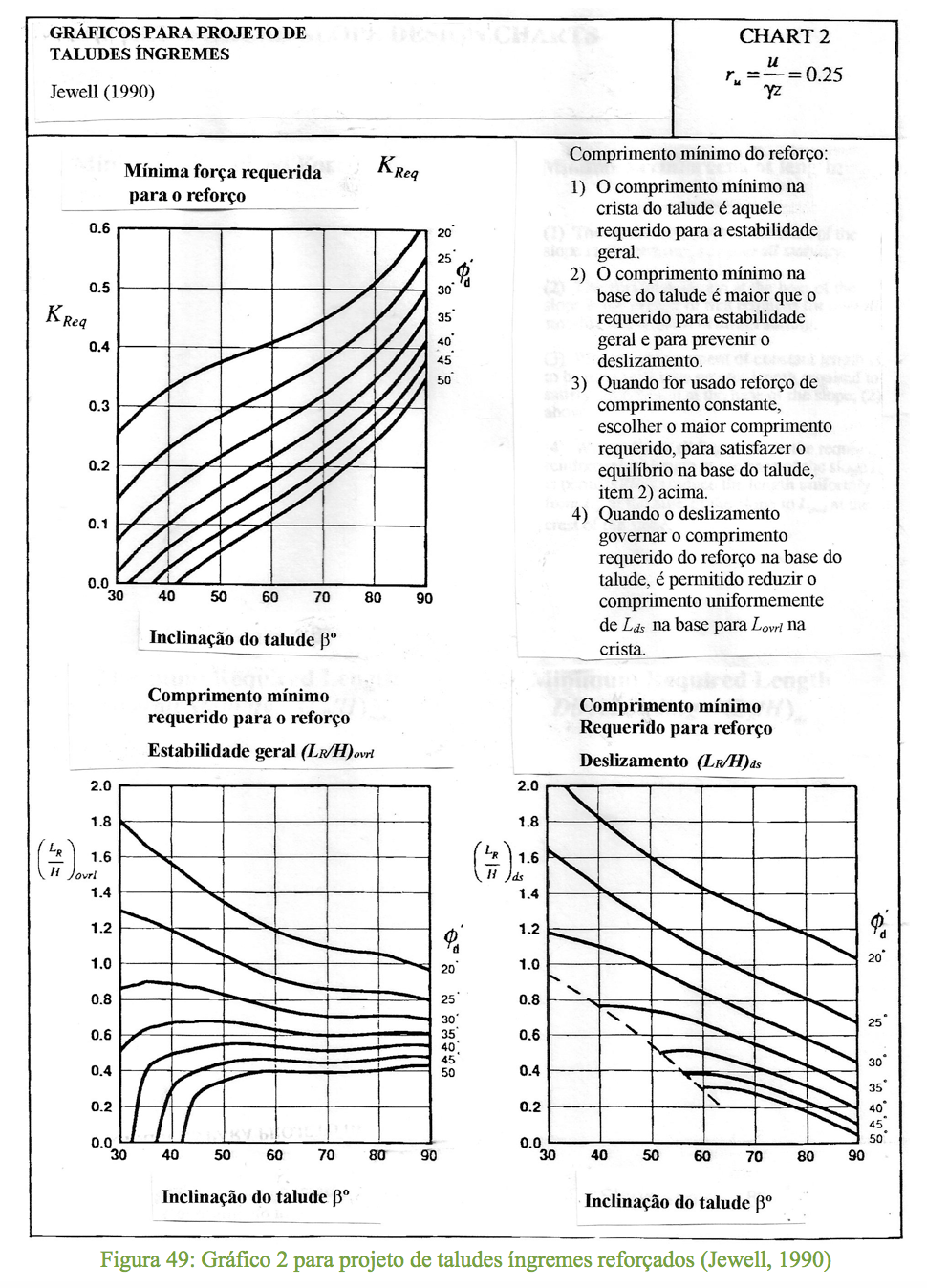

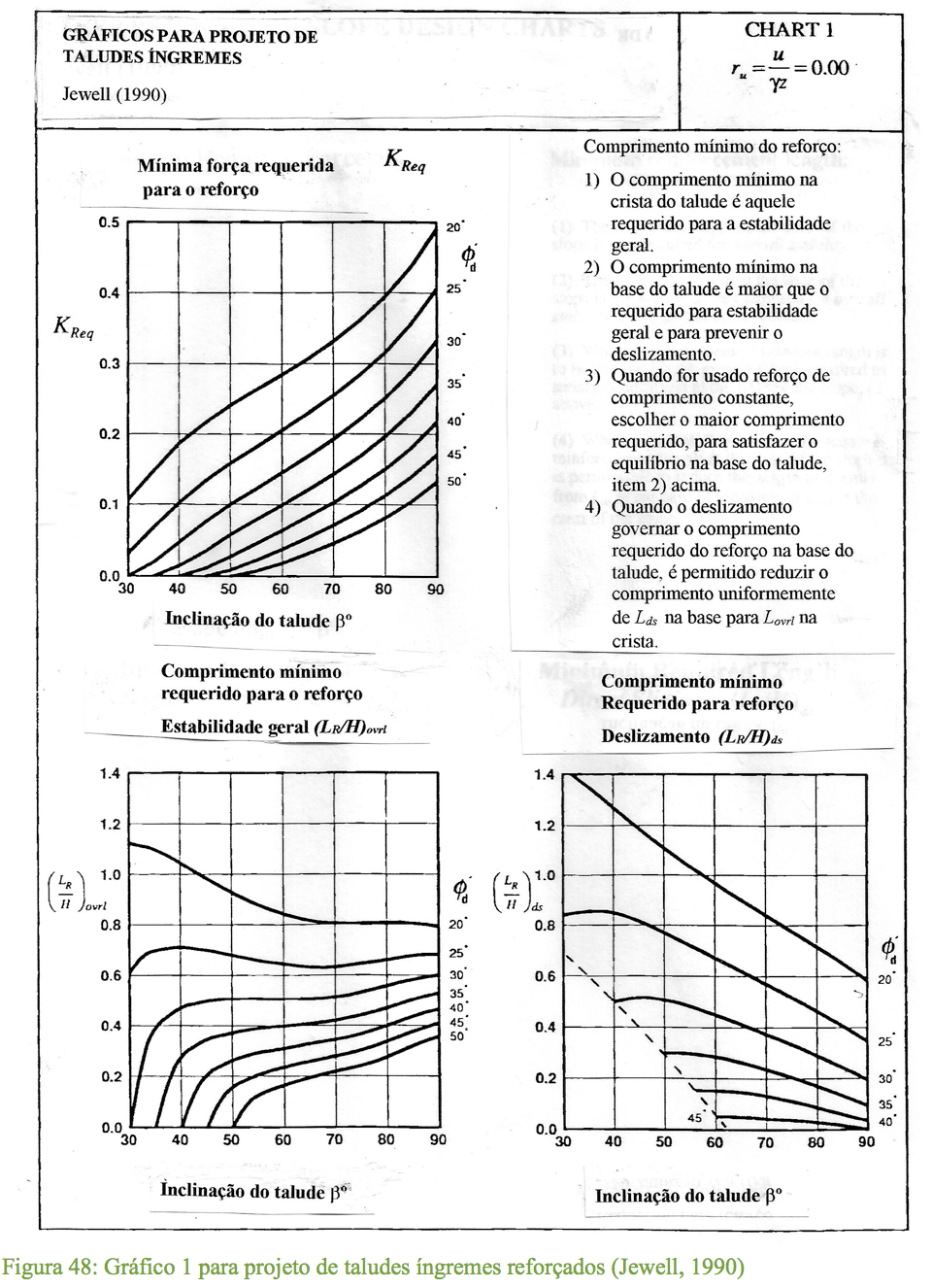

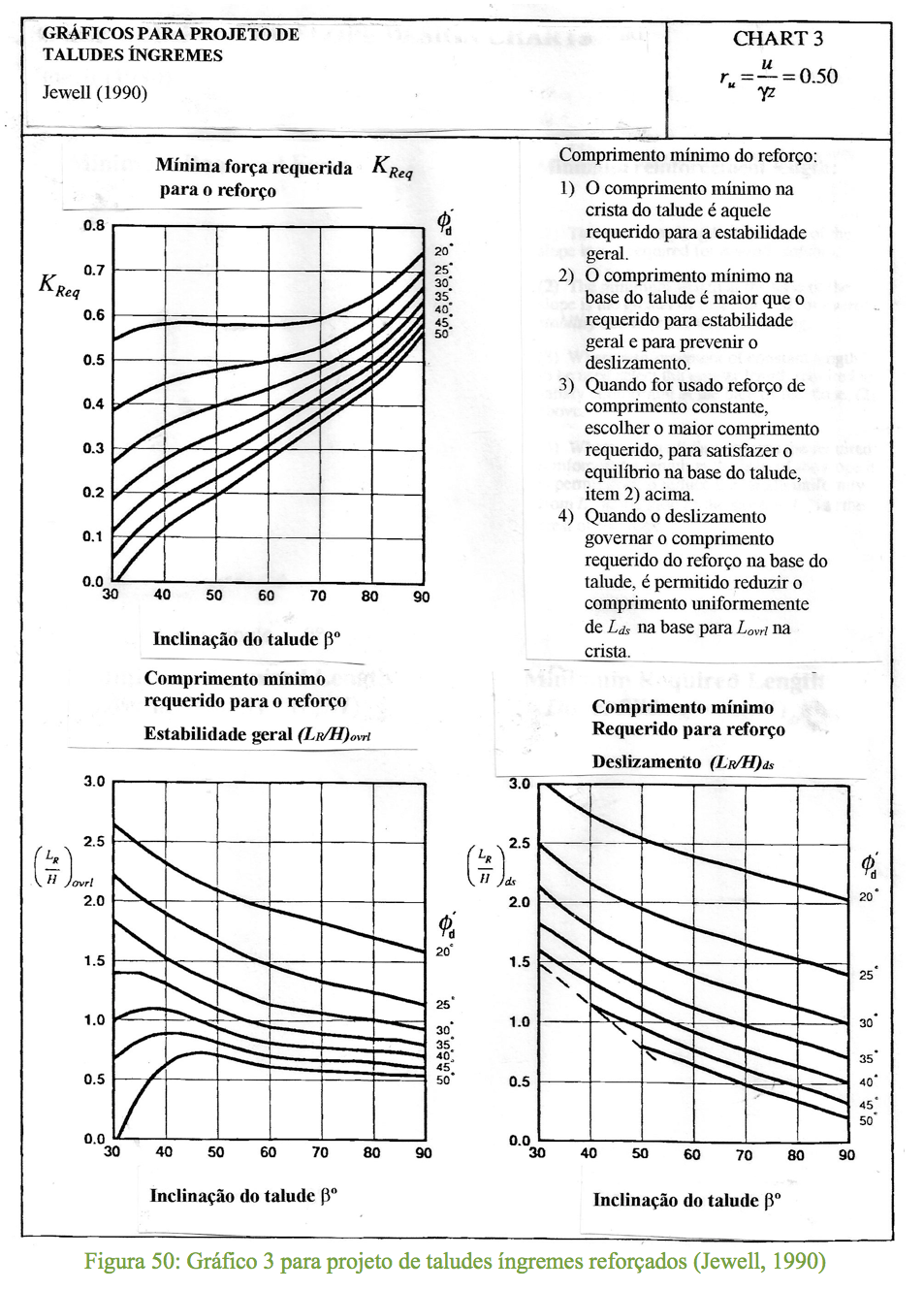

(1.1) Definidos os valores dos parâmetros de projeto, determinar k_req e L_R/H a partir dos gráficos, item 3.5.2. Uma interpolação linear a partir dos gráficos é suficiente. Se for usado um fator parcial f_c > 1,0, aumentar os valores determinados nos gráficos adequadamente, item 3.5.3.

(1.2) Assegurar que o comprimento requerido (L_R/H)_ds é válido, fazendo a verificação se f_ds ≥ 0,8. Se esse não for o caso, aumentar o comprimento requerido do reforço (L_R/H)_ds de um fator 0,8/f_ds, item 3.5.4.

(1.3) Fazer a composição do comprimento do reforço como segue:

a) Quando (L_R/H)_ovrl > (L_R/H)_ds especificar reforço com comprimento constante L_R/H = (L_R/H)_ovrl.

b) Quando (L_R/H)_ds > (L_R/H)_ovrl ou:

• Especificar reforço com comprimento constante L_R/H = (L_R/H)_ds, ou

• Especificar o comprimento do reforço variando uniformemente de (L_R/H)_base = (L_R/H)_ds na base a (L_R/H)_crest = (L_R/H)_ovrl na crista.

(1.4) Determinar o comprimento de adesão na base do talude L_B/H pela equação (40), item 3.5.4.
