5.3.6. Resumo do procedimento de dimensionamento

Baseado nas equações (8) a (28), o procedimento de dimensionamento da geocélula em taludes, pelo método de Rimoldi e Ricciuti é composto das seguintes etapas:

  • Determinar as características do solo de apoio e o ângulo de atrito de interface.
  • Determinar a força de deslizamento NSF pela equação (9).
  • Selecionar o tipo de geocélula, estabelecer o fator de segurança requerido para as soldas FSj e estabelecer o número de grampos b.
  • Calcular a força resistente global RT através das equações (10) a (15).
  • Determinar o fator de segurança global FSg, através da equação (16).

Não incluir a geogrelha nesta etapa, adotando portanto, Rg = 0.

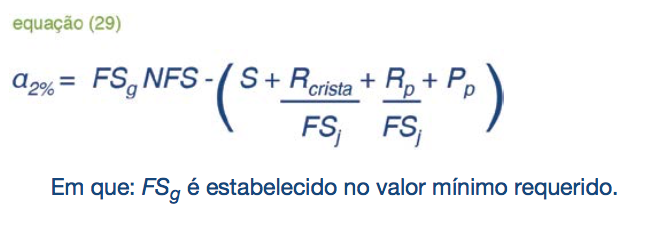

  • Se FSg for menor que 1,5, aumentar o número de grampos ou inserir uma geogrelha sob a geocélula. Definir b (número de grampos) e a2% (resistência à tração da geogrelha a 2% de deformação) por tentativas, até que o fator de segurança requerido seja atingido. Um processo rápido é estabelecer o número de grampos b através da equação (14), atribuindo a dp um valor igual a 2 ou 3 diâmetros de célula; então a resistência à tração requerida para a geogrelha pode ser facilmente calculada como

  • Determinar La através da equação (19).
  • Calcular Lt pela equação 22 com a equação (15).
  • Quando a espessura do solo de preenchimento for maior que a altura da geocélula, calcular FS1 com as equações (23) a (28), adotando inicialmente Rg1 = 0.

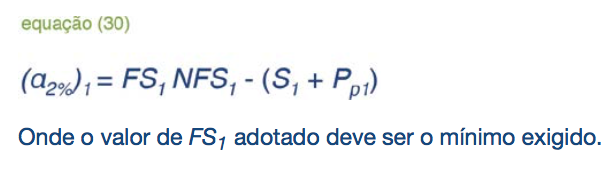

  • Se FS1 for menor do que o valor requerido, calcular a resistência à tração necessária a 2% de deformação como:
