4.13. Sequência executiva

  • Preparar o local, onde será instalada a geocélula, removendo toda a cobertura vegetal, pedaços de madeira e solo de má qualidade. Fazer o movimento de terra e as canaletas de ancoragem, para aplicações em taludes e canais, de acordo com as especificações do projeto.
  • Se for especificado um geotêxtil, a instalação deve seguir as recomendações do fabricante.
  • Cravar parcialmente as estacas ou os grampos de ancoragem ao redor do perímetro da área que será coberta pelo painel a ser instalado, deixando para fora um comprimento equivalente à altura da célula mais aproximadamente 50 mm, para segurar o painel expandido. Um fio de pedreiro pode ser usado para alinhar os grampos e bordas.
  • O painel de geocélula deve ser expandido para além do comprimento previsto no projeto, permitindo assim a acomodação posterior até o comprimento projetado. Colocar as extremidades das células da StrataWeb sobre os grampos instalados previamente e completar a cravação dos grampos até pouco abaixo das paredes das células.
  • Os painéis adjacentes da geocélula devem estar nivelados e alinhados uns com os outros. Os painéis devem ser justapostos e colocados juntos às extremidades, coincidindo. A união dos painéis deve ser feita com grampos pneumáticos ou similar, conforme especificado para a aplicação em questão.
  • Cravar o restante das estacas ou grampos de ancoragem, conforme especificado no projeto.
  • Após a colocação dos painéis, geocélula deve ser preenchida com o material especificado no projeto.
  • Para evitar danos à geocélula, o material de preenchimento deve ser lançado a uma altura menor que um metro.
  • Em taludes ou canais, o material de preenchimento deve ser lançado dentro dos painéis da crista do talude para o pé, usando uma “bobcat”, retroescavadeira ou correia transportadora.
  • Quando o enchimento for areia, material granular ou solo, o enchimento deve ter uma espessura adicional acima do topo do painel, de 25 mm a 50 mm, para permitir a compactação.
  • Areia e enchimento granular devem ser compactados com placa no topo das células. Enchimento com solo deve ser compactado com rolo compactador, caçamba da retroescavadeira ou placa compactadora.
  • Enchimento com concreto deve ser lançado manualmente e o acabamento feito com máquina.

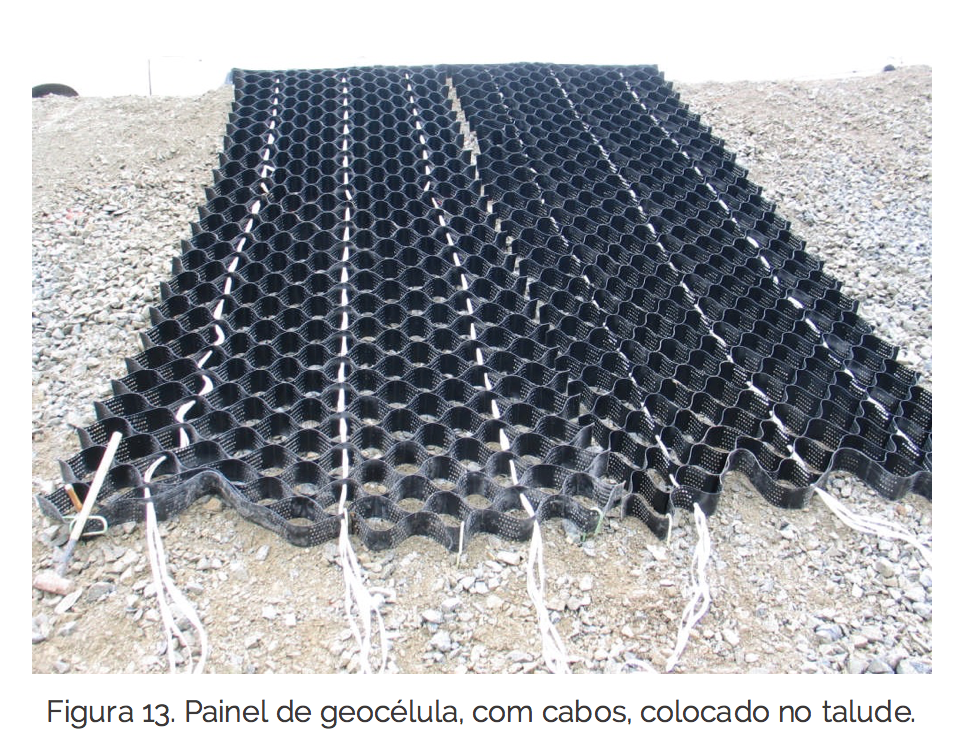

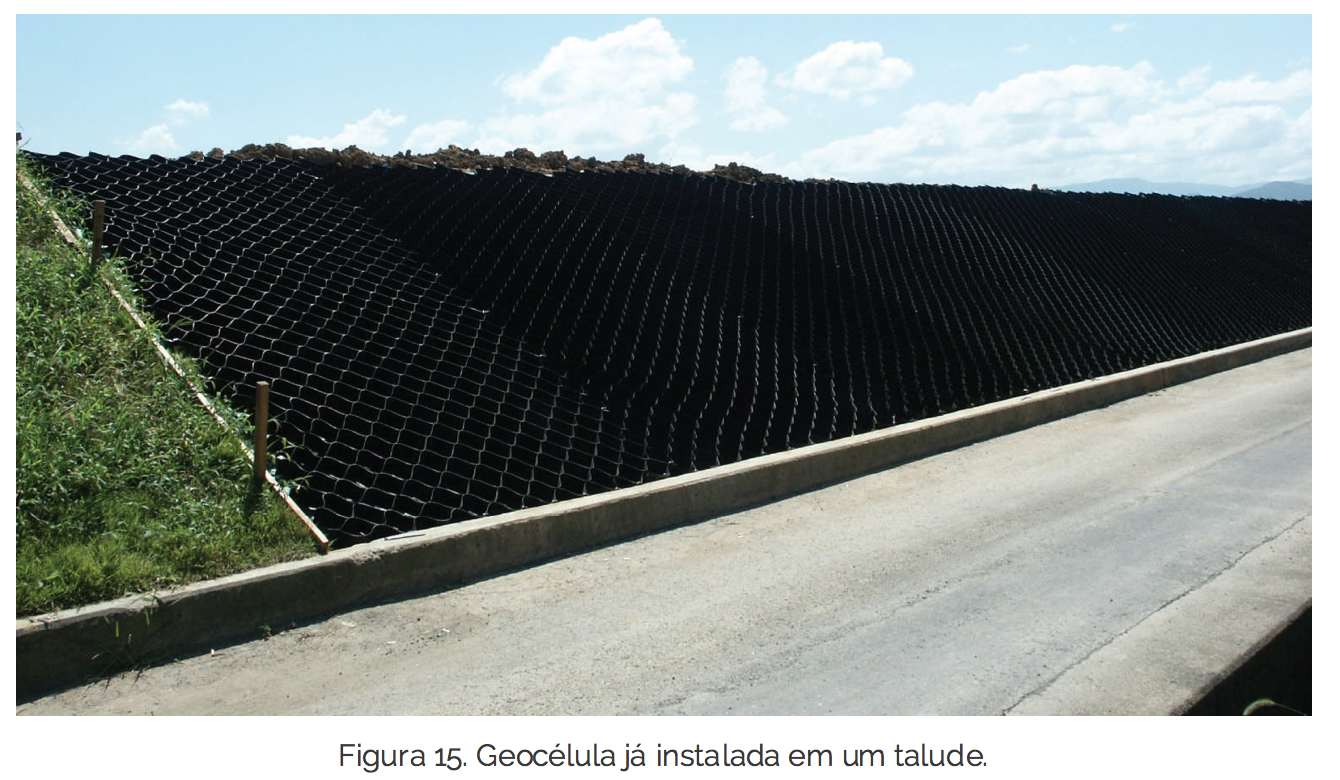

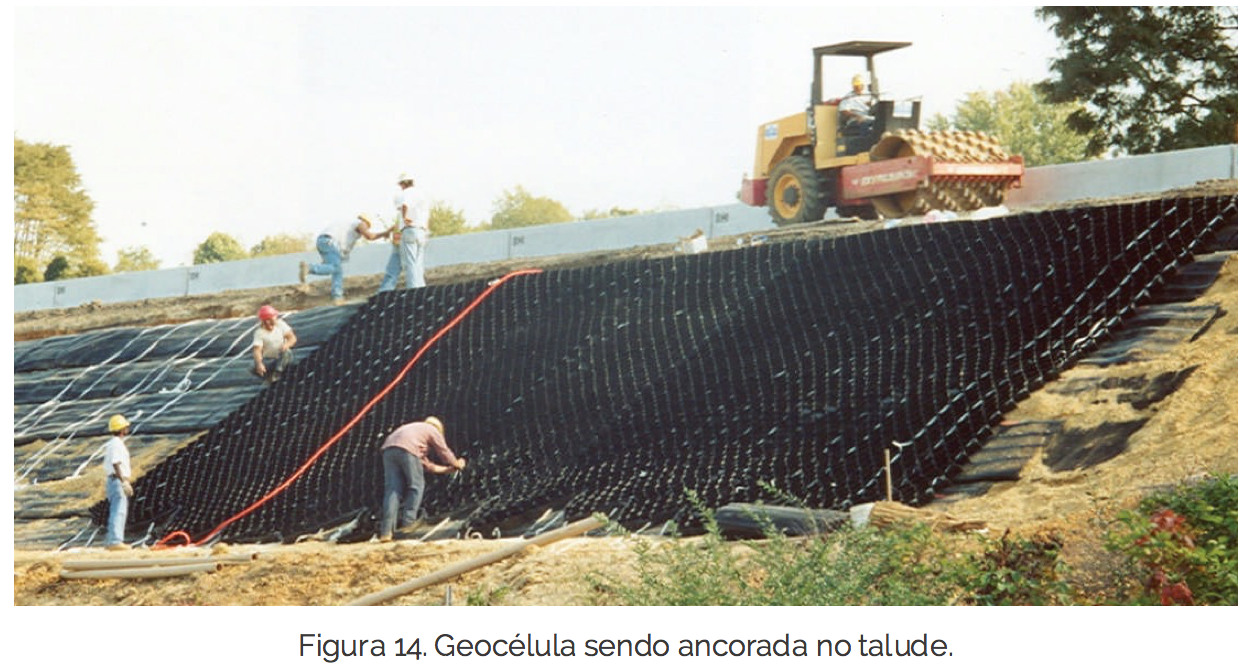

As figuras 12 a 15, a seguir, mostram algumas etapas da instalação da geocélula.
