4.5. Altura das células

Altura das células

Na maioria das aplicações de controle de erosão, o suporte de carga não é a consideração principal. Entretanto, deve-se fazer a escolha adequada da altura das células, que geralmente é determinada através de:

  • tamanho e peso do material de preenchimento;
  • inclinação do talude;
  • fatores ambientais relacionados a exposição ao tempo;
  • custo.

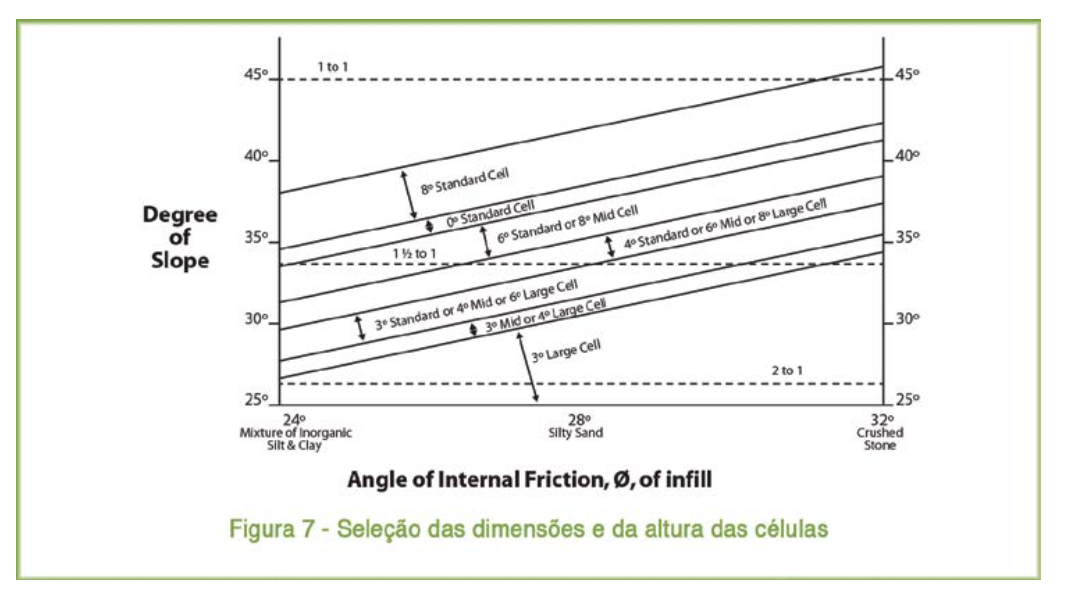

O gráfico da figura 7 pode ser usado para selecionar a dimensão e a altura da célula em situações moderadas. Situações moderadas são caracterizadas por precipitações de pouca intensidade, algum escoamento de água pela crista do talude e nenhuma expectativa de que uma boa cobertura vegetal estará estabelecida antes da estação chuvosa ou de uma chuva forte. Se a situação do projeto for mais ou menos severa, a escolha da altura e dimensões das células deve ser baseada nessa situação real. O tamanho máximo de um agregado individual não deve ser maior que ⅓ da altura da célula. As dimensões nominais das células são:

  • Standard: 259 x 224 mm (10,2” x 8,8”);
  • Média: 320 x 287 mm (12,6” x 11,3”);
  • Grande: 508 x 475 mm (20” x 18,7”).

Na escolha das dimensões da célula, é útil observar que a célula grande apresenta superfície acabada mais flexível, enquanto a célula standard possui maior capacidade drenante entre as paredes das células, o que no caso de preenchimento com concreto proporciona maior integração entre as células. Num painel com células standard a resistência à tração do sistema é maior.
