5.3.3. Verificação da estabilidade da ancoragem do bloco ABCD na crista do talude

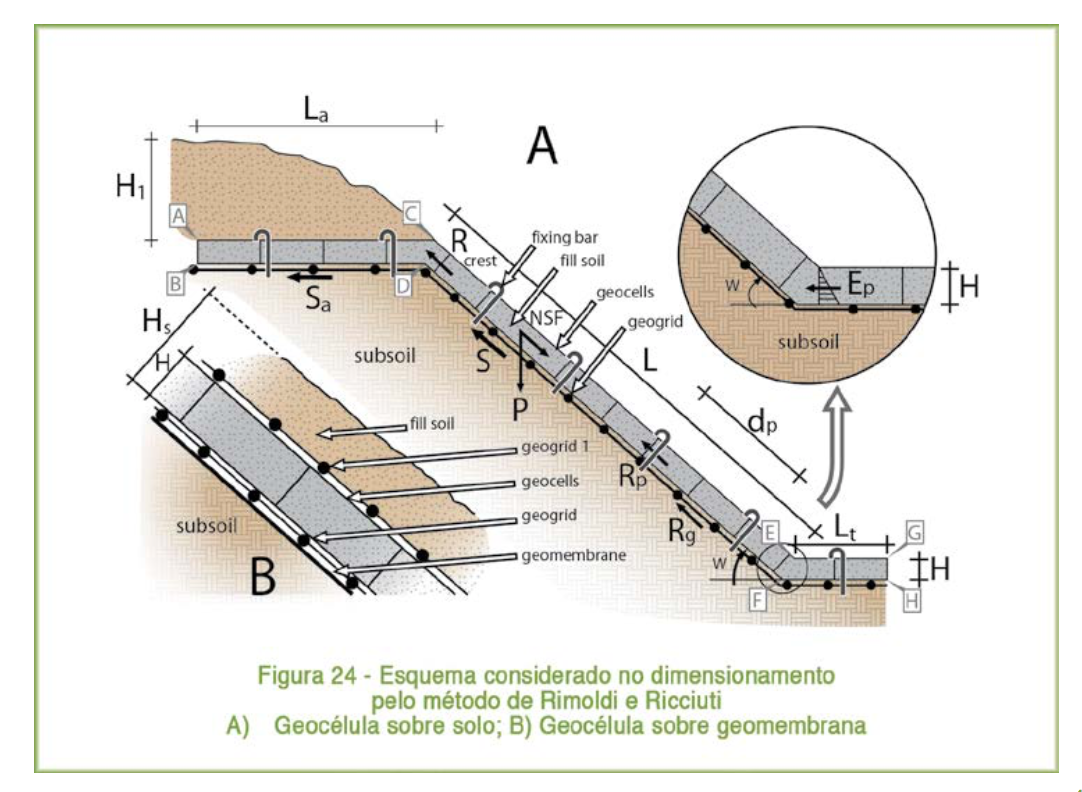

A análise da estabilidade ao longo do talude permite a escolha do tipo de geocélula adequado às condições locais e o cálculo do espaçamento entre os grampos, enquanto a análise da estabilidade da ancoragem do bloco central ABCD (figura 24A) permite determinar a largura da canaleta de ancoragem para uma profundidade preestabelecida ou vice-versa. É importante notar que, na análise do bloco central, mesmo considerando Rcrista como sendo função somente da resistência das soldas, na análise da ancoragem, deve ser considerada uma força ativa maior, porque as tiras individuais da geocélula podem ser localmente tensionadas com uma solicitação maior que Rj. Este fato foi registrado em várias observações de campo.

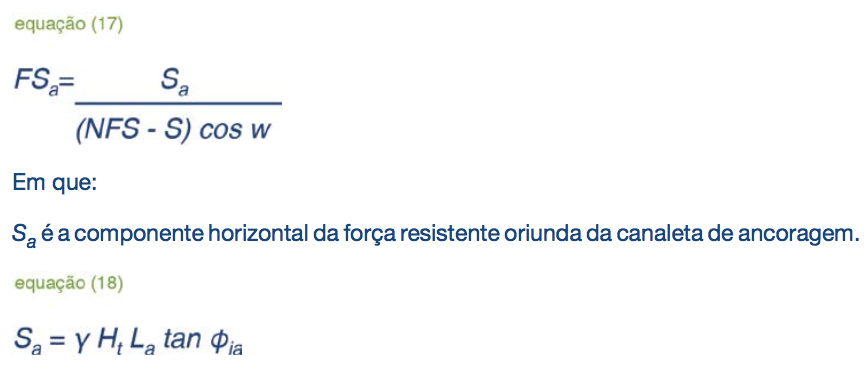

O fator de segurança para a ancoragem do bloco deve ser:
